Tutorial #4 - Come collegare l'interruttore?

tutorial 4_1
Nel quarto dei nostri tutorial, capiremo come collegare un interruttore da abat-jour. Dopo i primi tre episodi, con quest'ultimo di fatto chiuderemo il cerchio della realizzazione di quella che è a tutti gli effetti una lampada da tavolo, bella e funzionale!

Innanzitutto, specifichiamo che l'interruttore utilizzato è un interruttore per abat-jour infracavo, che potrete reperire sul nostro store online. Per completezza, abbiamo scelto di ritrarre un interruttore che accolga anche il cavo di messa a terra, ma l'operazione è applicabile con poche differenze anche a interruttori bipolari "classici": basterà ignorare il passaggio dove si descrive dove alloggiare il cavo di messa a terra!
Prima di iniziare a cablare l'interruttore, raccomandiamo come sempre di togliere tensione all'impianto su cui si va ad operare.

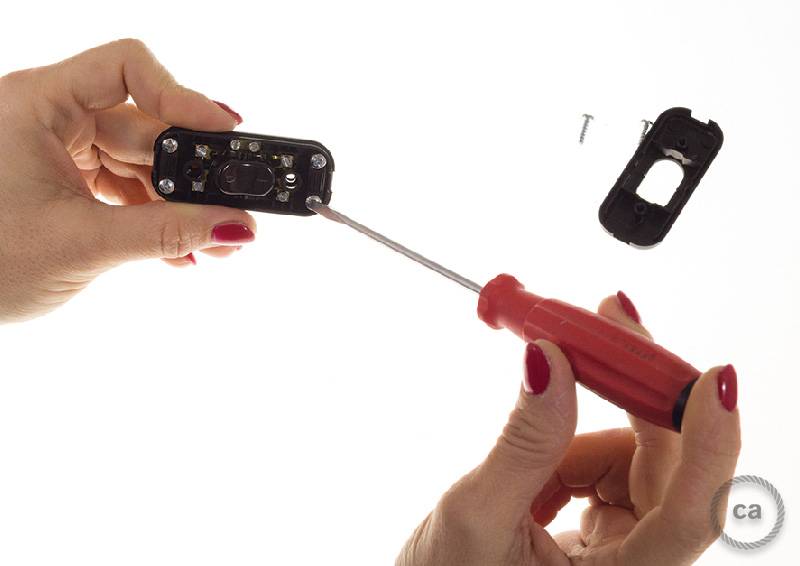

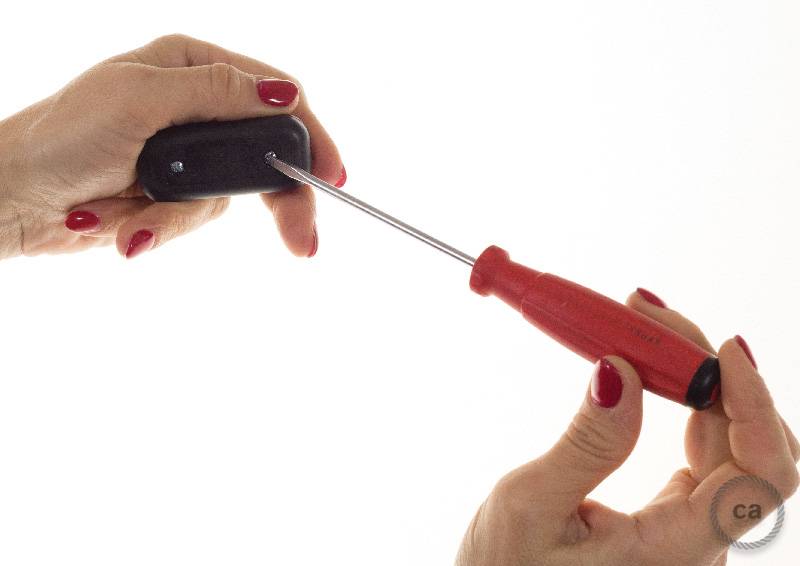

Iniziamo quindi aprendo il "guscio" dell'interruttore svitando le due viti esterne, dopodichè allentiamo le viti delle due fascette serracavo interne, il cui compito è quello di assicurare la tenuta dell'impianto in caso di strattoni operati sul cavo elettrico.
tutorial 4_2
tutorial 4_3

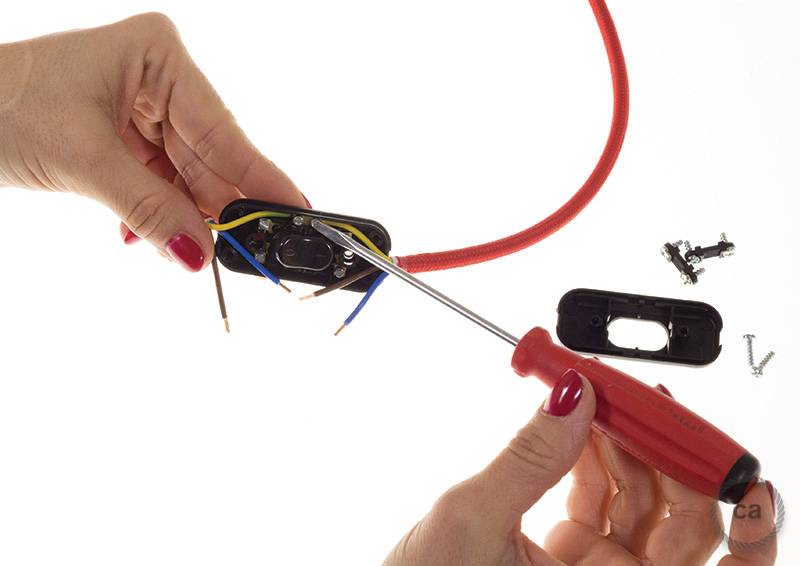

Fatto ciò, allentiamo i morsetti che ospiteranno i fili elettrici veri e propri, già precedentemente liberati dalle guaine secondo la procedura che abbiamo visto insieme in passato. In questo particolare caso, il cavo di messa a terra, sempre in verde e giallo, avrà il suo alloggiamento lungo il lato dell'interruttore, mentre i due cavi di fase rimarranno all'interno, ai due lati del pulsante. Dopo aver scoperto il filamento di rame di ogni cavo, esso andrà alloggiato nel rispettivo morsetto, abbastanza profondamente perchè la guaina di gomma arrivi a toccare il bordo del morsetto stesso.
tutorial 4_3
tutorial 4 _5

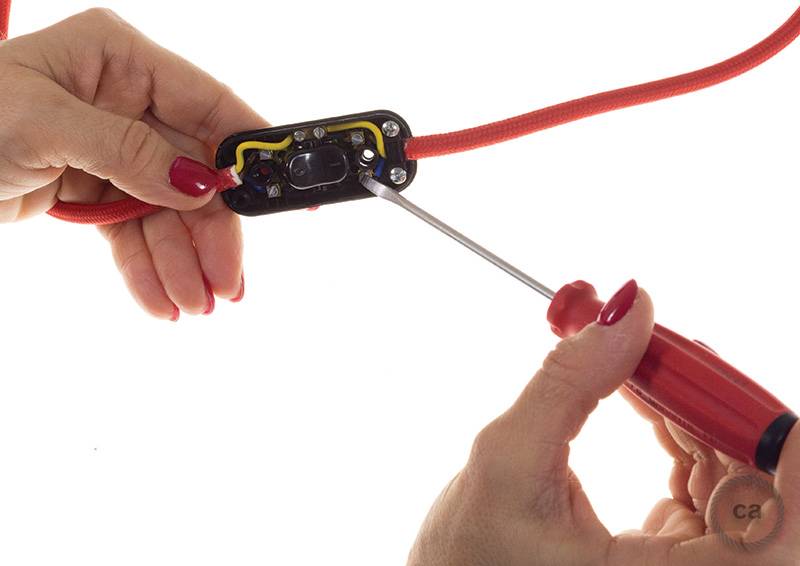

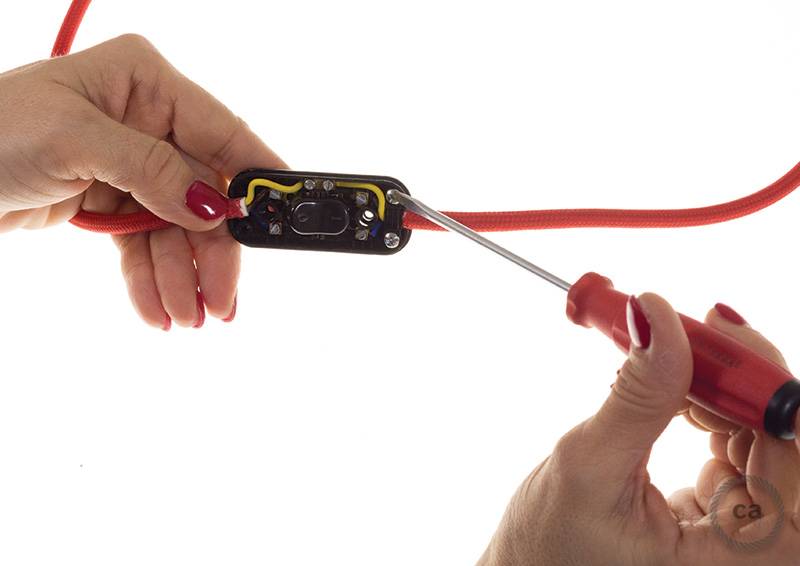

Inseriti tutti i filamenti di rame dei cavi elettrici nei rispettivi morsetti interni, serriamo saldamente tutte le viti, e procediamo a riposizionare le due fascette serracavo, in modo che si appoggino, come già visto nel tutorial per cablare la spina elettrica, su una sezione di cavo non ancora scoperta, così da avere una migliore tenuta ed una maggiore sicurezza.
tutorial 4_6
tutorial 4_7

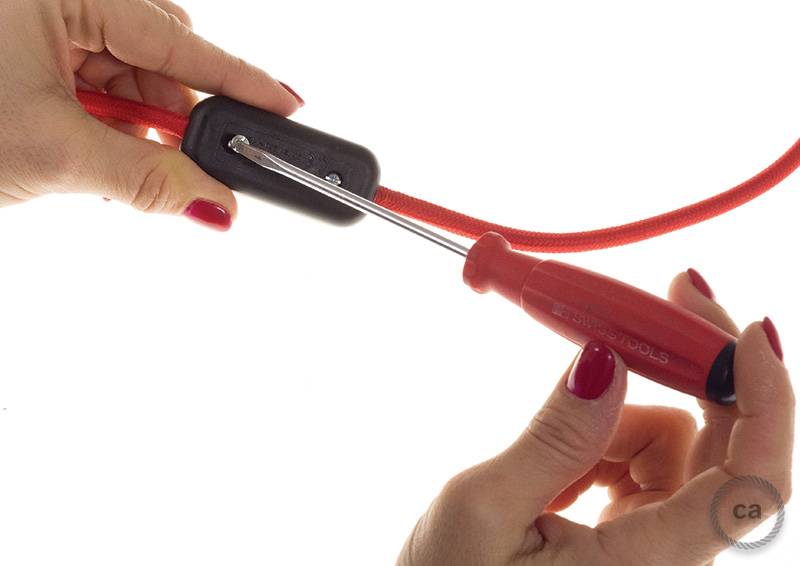

Arrivati a questo punto, non resta che richiudere il guscio dell'interruttore, riposizionando le due parti e chiudendo le viti esterne. Il nostro interruttore è pronto, e così la nostra abat-jour!
tutorial 4_8
Tutto chiaro? Ci siete riusciti o avete avuto dei problemi? Scrivetecelo nei commenti, e, come sempre, fateci sapere quali tutorial vi piacerebbe vedere in futuro!
